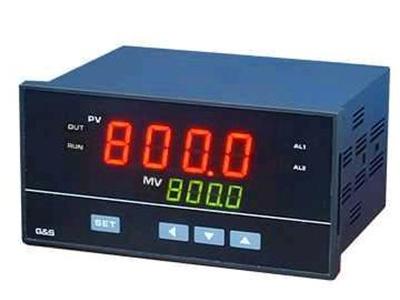

YJ-4000智能操作器又称智能手操器, 可自动接系统(或调节仪)的给定信号和阀位的反馈信号,根据二者的偏差进行调节,输出相应的控制量,并可取代小功率伺服放大器直接驱动阀门,可接在各种调节器或计算机控制系统之后作备用仪表。
YJ-4000智能操作器产品特点:
1. 自动校准和人工校准功能
2. 自动到手动的无扰动切换
3. 智能操作器可分别带有一路模拟量控制输出、一路开关量控制输出;继电器正转、反转控制及一路模拟量输出,适用于各种测量控制场合
4. 多重保护、隔离设计、抗干扰能力强、可靠性高
5. 良好的软件平台,具备二次能力,可以满足特殊的功能
6. 先进的模块结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便
YJ-4000智能操作器技术参数:
1. 基本误差:0.5%FS或0.2%FS±1个字
2. 分 辨 力:1/20000、14位A/D转换器
3. 显示方式:双排四位LED数码管同时显示,上排显示测量值,下排显示阀位反馈值或输出量
4. 采样周期:0.2S
5. 报警输出:二个报警继电器输出,对调节信号或阀位反馈信号报警,报警值、报警方式、灵敏度可
6. 分别设定,继电器输出触点容量AC220V/3A.
7.
控制输出:
(1)继电器正转、反转控制接点
(2)固态继电器脉冲电压输出(DC12V/30mA)
(3)单相/三相可控硅过零触发
(4)单相/三相可控硅移相触发
(5)模拟量4-20mA、0-10mA、1-5V、0-5V控制输出
8. 通讯输出:接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300~9600bps内部自由设定;
9. 馈电输出:DC24V/30mA
10. 电源:开关电源85~265VAC 功耗4W以下
YJ-4000智能操作器产品选型:
代 码 |
说明 |
||||||
YJ-4000 |
|
|
智能操作器 |
||||
外型尺寸 |
A |
|
横式160×80×125mm |
||||
A/S |
|
竖式80×160×125mm |
|||||
B |
|
方式96×96×110mm |
|||||
C |
|
横式96×48×110mm |
|||||
C/S |
|
竖式48×96×110mm |
|||||
D |
|
方式72×72×110mm |
|||||
控制输出 |
L |
|
继电器控制输出 |
||||
X1 |
|
4-20mA输出 |
|||||
X2 |
|
0-10mA输出 |
|||||
X3 |
|
1-5V输出 |
|||||
X4 |
|
0-5V输出 |
|||||
通讯输出 |
P |
|
微型打印机 |
||||
R |
|
串行通讯RS232 |
|||||
S |
|
串行通讯RS485 |
|||||
供电电源 |
|
|
|
220VAC供电 |
|||
W |
|
|
DC24V供电 |
||||
调节输入信号 |
I1 |
|
电流信号:4-20mA、0-10mA? |
||||
V1 |
|
电压信号:1-5V、0-5V、0-10V |
|||||
阀位反馈输入信号 |
I2 |
电流信号: 4-20mA、0-10mA |
|||||
V2 |
电压信号:1-5V、0-5V、0-10V |
||||||
Z |
电位器:0-2KΩ |
YJ-4000智能操作器订货须知:
1. 型号和后缀码
2. 如果需要,指定选项码
3. 如果需要,指定备件和附件的名称和代码部件号
YJ-4000智能操作器质量承诺:
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。
咨询热线0517-86936880 15358661880
