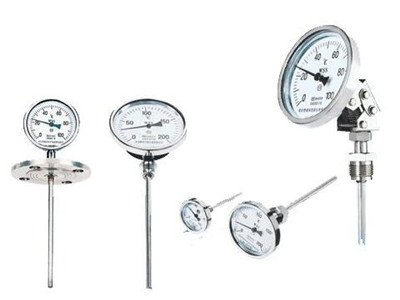

YJ-WSSX系列电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度。
YJ-WSSX系列电接点双金属温度计测量原理：
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
YJ-WSSX系列电接点双金属温度计产品特点：
1、现场显示温度，直观方便；
2、具有自动切断电源和报警功能；
3、安全可靠，使用寿命长；
4、多种结构形式，可满足不同要求。
YJ-WSSX系列电接点双金属温度计技术参数：
1. 产品执行标准：JB/T8803-1998 GB2323-83
2. 标度盘公称直径：100
3. 精度等级：（1.0222），1.5132
4. 热响应时间：≤40S
5. 防护等级：IP55
6. 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
7. 设定点误差：设定点误差应不超过基本误差限的1.5倍。
8. 切换差：切换差应不超过基本误差限的1.5倍。
9. 切换重复性：切换重复性极限范围不大于基本误差限绝对值的1/2。
|
额定功率VA |
最高工作电压V |
最大允许电流 |
|
10 |
220 a.c |
0.7A |
|
|
YJ-WSSX系列电接点双金属温度计产品选型：
|
WSS |
|
双金属温度计 |
|||||
|
|
X |
|
电接点结构 |
||||
|
表盘公称直径 |
-4/5 |
|
Φ100/ф150 |
||||
|
表盘形式 |
0 |
|
轴向（直型） |
||||
|
1 |
|
径向（角型） |
|||||
|
8 |
|
万向（可调角型） |
|||||
|
安装固定形式 |
0 |
|
无固定装置 |
||||
|
1 |
|
可动外螺纹 |
|||||
|
2 |
|
可动内螺纹 |
|||||
|
3 |
|
固定螺纹 |
|||||
|
4 |
|
固定法兰 |
|||||
|
5 |
|
卡套螺纹 |
|||||
|
6 |
|
卡套法兰 |
|||||
|
保护形式 |
M |
|
上下限 |
||||
|
N |
|
双上限 |
|||||
|
P |
|
双下限 |
|||||
|
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格 |
安装固定装置 |
|
WSSX-400/500 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
75 |
无固定装置 |
|
WSSX-401/501 |
|||||
|
WSSX-480/580 |
|||||
|
WSSX-401/501 |
可动外螺纹 |
||||
|
WSSX-411/511 |
|||||
|
WSSX-481/581 |
|||||
|
WSSX-402/502 |
可动内螺纹 |
||||
|
WSSX-412/512 |
|||||
|
WSSX-482/583 |
|||||
|
WSSX-403/503 |
固定螺纹 |
||||
|
WSSX-413/513 |
|||||
|
WSSX-483/583 |
|||||
|
WSSX-404/504 |
固定法兰 |
||||
|
WSSX-414/514 |
|||||
|
WSSX-484/584 |
|||||
|
WSSX-405/585 |
卡套螺纹 |
||||
|
WSSX-415/515 |
|||||
|
WSSX-485/585 |
|||||
|
WSSX-406/506 |
卡套法兰 |
||||
|
WSSX-416/516 |
|||||
|
WSSX-486/586 |
YJ-WSSX系列电接点双金属温度计订货须知：
订货时请说明名称、型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
双金属温度计使用安装时保护管不可弯曲变形，保护管没入介质中长度不得小于100mm，测量大流量或强腐蚀介质时需加保护套管。
YJ-WSSX系列电接点双金属温度计质量承诺：
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。
咨询热线0517-86936880 15358661880
