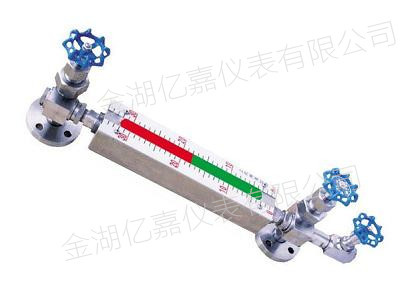

YJ-UFZ-II双色石英管液位计是普通玻璃液位计更新换代产品，它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器及锅炉上，同时适用于二种不同介质密度的界面测量。YJ-UFZ-II双色石英管液位计侧安装在各种容器及锅炉上，可直接观测到液位变化，液相显示呈绿色，气相显示呈现红色，界面测量呈三色分界面。其液、气显示反差很大，在远距离观察清晰，适合夜间巡视。它成功解决了普通板式液位计笨重、密封面积大、易渗漏、显示不清晰等不足，是目前较理想的直读式液位计。该系列产品按效果区分，有单色和双色之分；根据使用环境温度不同，有基本型和伴热保温型之分。
YJ-UFZ-II双色石英管液位计产品特点：
YJ-UFZ-II双色石英管液位计液气显示清晰、无盲区、密封性能好、耐高温、耐高压、重量轻、寿命长、无渗漏、结构简单、冲洗维护方便。
YJ-UFZ-II双色石英管液位计技术参数：
1、特制的99%SiO2透明石英管，其变形点1050℃，软化点1730℃，抗压强度1170Kgt/cm2膨胀系数5.5×10-7，经特殊工艺处理后具有耐高温，高压和优良的机械特性。
2、工作压力：1.6、2.5、4.0、6.3、10.0Mpa
3、工作温度：-50～520℃
4、测量范围L：测量范围按中心距而制定：300、500、800、1100、1400、1700、2000mm
5、石英管外径（mm）：φ24、φ29、φ40
6、伴热蒸汽夹套：G1/2″外螺纹
7、法兰连接尺寸：采用化工部最新实施的HG20592-20635-97法兰标准。用户采用其他法兰标准，请在订货时注明
8、钢球自动封闭压力：大于0.2Mpa
9、重量：15-30kg
10、显示高度与测量范围关系见下表（显示高度即标尺高度）单位：mm
|
显示高度 |
150 |
350 |
650 |
950 |
1250 |
1550 |
1850 |
|
测量范围 |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
YJ-UFZ-II双色石英管液位计产品选型：
|
序号 |
型号、品种、规格编号 |
|
|||||||||
|
1 |
UFZ-II |
- |
|
双色石英管液位计 |
|||||||
|
2 |
分类 |
|
A |
|
|
|
|
|
|
|
侧装双色 |
|
B |
|
|
|
|
|
|
|
三色界面计 |
|||
|
C |
|
|
|
|
|
|
|
无盲区侧装双色 |
|||
|
D |
|
|
|
|
|
|
|
大口径 |
|||
|
3 |
安 |
|
|
3 |
|
|
|
|
|
|
300mm |
|
5 |
|
|
|
|
|
|
500mm |
||||
|
8 |
|
|
|
|
|
|
800mm |
||||
|
11 |
|
|
|
|
|
|
1100mm |
||||
|
14 |
|
|
|
|
|
|
1400mm |
||||
|
17 |
|
|
|
|
|
|
1700mm |
||||
|
20 |
|
|
|
|
|
|
2000mm |
||||
|
|
|
|
|
|
- |
|
|
||||
|
4 |
压力 |
|
|
|
|
16 |
|
|
|
|
1.6M..Pa |
|
25 |
|
|
|
|
2.5MPa |
||||||
|
40 |
|
|
|
|
4.0MPa |
||||||
|
63 |
|
|
|
|
6.3MPa |
||||||
|
X |
|
|
|
|
10.0MPa |
||||||
|
5 |
材质 |
|
|
|
|
|
Ⅰ |
|
|
|
碳钢 |
|
|
|
|
|
|
Ⅱ |
|
|
|
ICr18Ni9Ti |
||
|
6 |
法兰 |
|
|
|
|
|
|
15 |
|
|
DN15 |
|
20 |
|
|
DN20 |
||||||||
|
25 |
|
|
DN25 |
||||||||
|
|
P |
|
平面法兰 |
||||||||
|
T |
|
凸面法兰 |
|||||||||
|
附 |
|
|
|
|
|
|
|
|
|
R |
伴热夹套 |
|
UFZ-II |
- |
A |
8 |
- |
16 |
1 |
20 |
P |
R |
型号： 侧装双色，中心距800mm压力：1.6MPa 材质：碳钢法兰通经DN20 平面 带蒸汽夹套的彩色液位计 |
|
YJ-UFZ-II双色石英管液位计订货须知：
订货时请提供下列参数：
1、型号规格；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；
3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离；
4、工作压力：最高承受压力；
5、工作温度：测量液体的最低、最高温度；
6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用最多的法兰是DN20或DN25；
9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。
YJ-UFZ-II双色石英管液位计质量承诺：
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。
