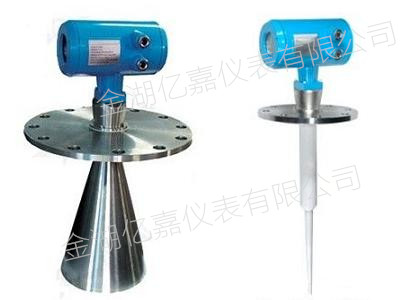

雷达液位计

雷达液位计

YJD800系列雷达液位计发射功率很低的极短的微波通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使存在虚假反射的时候,最新的微处理技术和软件也可以准确地分析出物位回波。通过输入容器尺寸,可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。在固体测量中的应用可以使用K-频段的高频传感器。由于信号的聚焦效果非常好,料仓内的安装物或仓壁的粘附物都不会影响测量。



YJD800系列雷达液位计应用范围:

YJD800系列雷达液位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。



YJD800系列雷达液位计测量原理:

YJD800系列雷达液位计运行时间可以通过电子部件被转换成物位信号的一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。它是通过发射能量很低的极短的微波脉冲通过天线系统发射并接收。YJD800系列雷达液位计即使在工况比较复杂,存在虚假回波的情况下,其用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

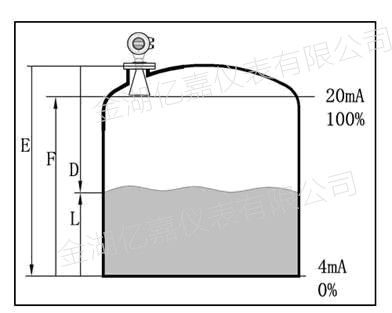

雷达物位计示意图


输入

天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知,则物位L为:
L=E-D
输出

通过输入空罐高度E=零点),满罐高度F=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于420mA输出。



YJD800系列雷达液位计技术参数:

工作频率:6.8Hz
波 束 角: 24°YJD801, YJD802
18°YJD803
DN150法兰
14°YJD803
DN200法兰
12°YJD803
DN250法兰
测量范围:0…35m
重复性 :±3mm
分辨率 :1mm
采样 :回波采样55/s
响应速度:>0.2s(根据具体使用情况而定)
电流信号:4…20mA
精度 :<0.1%

天线材质  YJD801YJD802PP/PTFE
YJD803
316L不锈钢

通讯接口 HART通讯协议

过程连接 YJD801 (PPPTFE天线) G1-1/2 316L不锈钢,:
YJD802(
棒式天线) :翻边法兰DN50DN80DN100DN150
YJD803(
喇叭口形式天线):法兰DN50DN80DN100DN150DN200DN250

电源 电源:24V DC(+/-10%),波纹电压:1Vpp
耗电量:max22.5mA

环境条件 温度:-40℃…+80
容器压力(表压)-1…40bar

防爆认证 ExiaII C T6

外壳保护等级 IP68

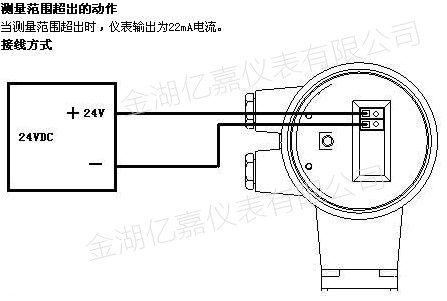

两线制接线 供电和信号输出共用一根两芯导线
电缆入口:2M20×1.5(电缆直径5…9mm



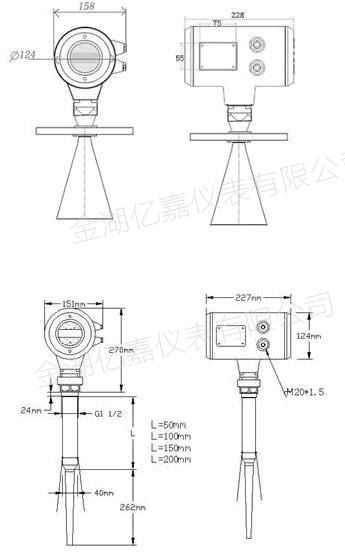

YJD800系列雷达液位计产品选型:

D800系列雷达液位计

D801

D802

D803

类 别

D801

D802

D803

应 用

过程条件简单,腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐

存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐

适应各种存储容器或过程计量环境,液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒

测 量 范 围

20

20

35

过 程 连 接

螺纹

法兰

法兰

过 程 温 度

-40-130

-40-150

-40-250

过 程 压 力

-1.0-3bar

-1.0-20bar

-1.0-40bar

重 复 性

±3mm

±3mm

±3mm

精 度

< 0.1%

< 0.1%

< 0.1%

频 率 范 围

6.8YJz

6.8YJz

6.8YJz

防爆/防护等级

EXiaIICT6/IP68

EXiaIICT6/IP68

EXiaIICT6/IP68

信 号 输 出

4…20mA/HART(两线)

4…20mA/HART两线)

4…20mA/HART(两线)



YJD800系列雷达液位计订货须知:

订货时请提供下列参数:
1.介质:名称、状态、密度、粘度、工作温度、工作压力
2.工况:开口罐还是密闭罐,罐子材质,罐内是否有其它配件(如搅拌器之类的),进料口和出料口的位置
3.其它要求:量程,供电电源,信号输出,通讯方式,表体材质,尺寸要求

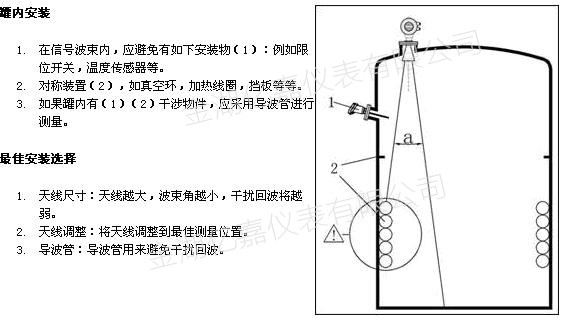

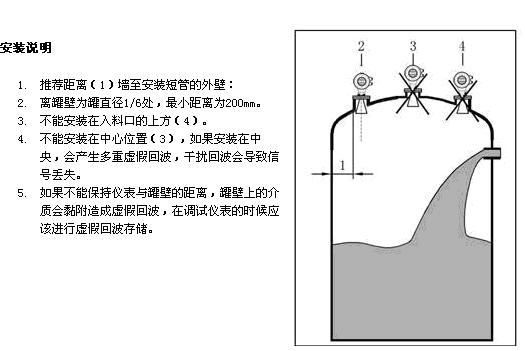

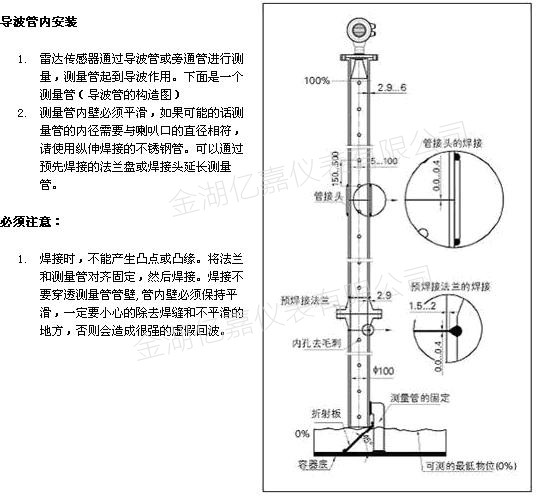

YJD800系列雷达液位计安装须知:

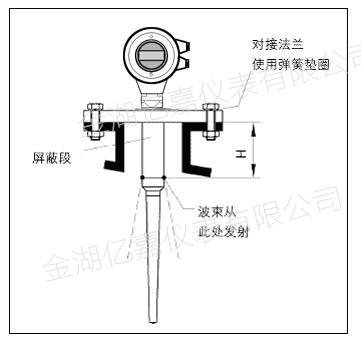

罐内安装(D801,D802
标准安装

1雷达天线不可向罐壁倾斜。
2
为了使温度影响最小化,在对接法兰的连接处必须使用弹簧垫圈。
3
杆式天线必须伸出安装短管。
4
垂直放置杆式天线,不要让雷达束指向罐壁。

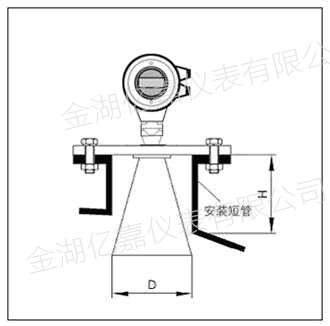

罐内安装(D803
标准安装

1达天线不可向罐壁倾斜。
2
喇叭天线必须延伸出安装短管,否则应使用天线延伸管。
3
喇叭天线必须调整至垂直,不要让雷达束指向罐壁。



YJD800系列雷达液位计注意事项:

1测量范围从波束触及罐低的那一点开始计算,但在特殊情况下,若罐低为凹型或锥形,当物位低于此点时无法进行测量。
2
介质为低介电常数当其处于低液位时,罐低可见,此时为保证测量精度,建议将零点定在低高度为C 的位置。
3
理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm
4
对于过溢保护,可定义一段安全距离附加在盲区上。
5
最小测量范围与天线有关。
6
随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。

调试
YJD800
可以通过三种方式调试:

1通过显示调整模块YJPM
2
通过调试软件YJSOFT
3
通过HART手持编程器

现场编程模块(YJPM

1.YJPM编程器由6个按键和一个液晶显示屏,可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。

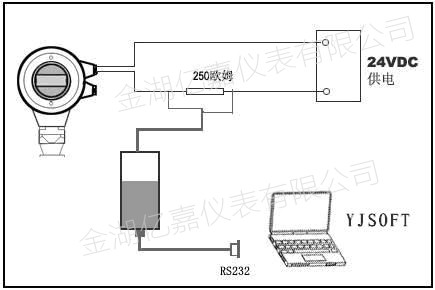

通过YJSOFT软件调试
无论那种信号输出,4…20mA/HART,雷达传感器都可以通过软件进行调试。采用YJSOFT软件进行仪表调试,需要一个仪表CONNECTCAT驱动器

编程器尺寸



YJD800系列雷达液位计质量承诺:

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。

咨询热线0517-86936880 15358661880
