弯管流量计


弯管流量计

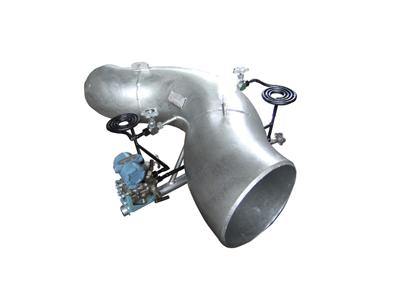

YJWL系列弯管流量计可直接联入DCS系统,适用于各种工业现场,可作为长期监测流量的测量装置。弯管流量计主要由弯管传感器、专用仪表或DCS系统、差压变送器及一些管道阀门组件组成,当流量测量需温度压力补偿时,还应配备压力变送器、温度变送器、温度传感器。该产品是根据流体力学和动力学理论设计制造的新一代全新概念的差压式流量测量系统。




YJWL系列弯管流量计应用范围:

弯管流量计广泛应用于冶金、化工、热电、纺织、制药、石油、天然气、造纸、烟草、食品加工、热力等行业的液体、气体、蒸汽的测量。



YJWL系列弯管流量计测量原理:

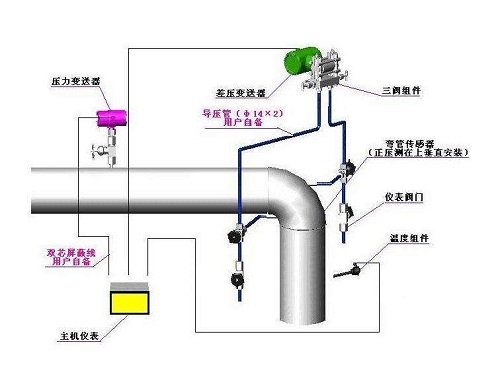

弯管流量计结构原理


流体在某一温度某一压力条件下流过一个管道,当其流经弯头时,该流体将做相应的圆周旋转运动。根据流体强制旋流等理论,流体在管道内作圆周运动与固体在空间状态下作圆周运动类似,因此流体必然会产生惯性离心力,该离心力的大小与流体的流速、流体的密度以及作圆周运动的曲率半径(也就是弯管传感器的曲率半径)等因素有关。

由于弯管传感器曲率半径是已知的,流过弯管传感器的流体密度又可通过对流体的温度、压力等参数的测定利用主机的计算机准确地求得,因此在弯管传感器上产生的离心力的大小就只是流体流速的函数。只要测出离心力的大小(通过差压变送器间接测得),就可测出流体在管道内的流速,将流速乘以管道的截面积和流体的密度,流体的流量即可计算确定。



YJWL系列弯管流量计产品特点:

1、弯管流量计测量准确度高、重复性好:弯管流量计系统测量精度高达1%或 1.5%,重复性准确度则高达0.2%
  2
、无附加压力损失:弯管传感器没有任何插入件或节流件,因此在测量流量过程中不会对被测流体造成附加压力损失,可节省流体输送的动力消耗,节约能源。
  3
、适应性强:弯管传感器可在高温、高压、粉尘、振动、潮湿及其它恶劣环境中正常使用。
  4
、量程范围宽:流速测量范围:液体介质为0.212/, 蒸汽或气体介质为5160/秒的。管径范围: φ10φ2000mm
  5
、弯管流量计直管段要求不严格:直管段前五(5D)后二(2D)即可充分满足使用要求。
  6
、使用寿命长:弯管传感器耐温、耐压、耐腐蚀、耐磨损、耐振动性能好,并对微量磨损不敏感。传感器经特殊加工处理后寿命至少与管道寿命相同。
  7
、安装方便、耐磨损、免维护:由于弯管传感器对磨损不敏感,所以可以直接焊接安装在管道上,一次焊接完成后再也不存在泄漏等令人头痛的问题,不需维护。


YJWL系列弯管流量计技术参数:

1、测量范围:

管径:Φ25Φ2000mm                   温度:0500
     流速:0.212.0/秒(液体介质)     压力:05.5MPa
            7
120 /秒(蒸汽或其他气体)
   2
、精度:

温度测量误差: 0.2%                    压力测量误差: 0.2%

瞬时热量测量误差:小于2.0F.S      瞬时流量测量误差:小于1.5F.S
   3
、主机功耗:工作电源为220V时小于25W
   4
、主机工作环境要求:

温度:-1045℃; 湿度:小于85%;
   5
、显示方式:

液晶显示,可显示实时时钟(T)、累计时间(∑T)、累计流量(Kt)、累计热量  GJ);右侧由上到下分别为温度(℃)、压力(MPa)、瞬间流量(t/h)、瞬时热量(GJ/h)。还可根据具体要求进行相应的显示。
   6
、输出模式(订货时选择,没有说明时仪表不具备输出功能)
     A
RS232RS-485串行接口输出;
     B
420mA标准信号输出。
   7
、报警功能(订货时选择,没有说明时仪表不具备报警功能):

主机可对流量、温度、压力、差压四种被测参数进行高、低限位报警,并有一对输出接点可供用户外接声、光报警使用。
   8
、外形尺寸: 160×80×200(mm)
   9
、仪表主机重量:2kg



YJWL系列弯管流量计产品选型:

型号

规格代码

说明

YJWL



 金湖亿嘉仪表



结构组成

A------

包括传感器 差压变送器 温度一体化 压力变送器 显示表及阀门组件

B-----

包括传感器 差压变送器 温度一体化  显示表及阀门组件

C-----

包括传感器 差压变送器  压力变送器 显示表及阀门组件

D----

包括传感器 差压变送器 显示表及阀门组件

E----

包括传感器 显示表及阀门组件



显示表类型

1----

显示表横式盘装

2----

显示表竖式盘装

3----

显示表为壁挂表

4-----

流量转换卡



传感器类型

L----

L型传感器

S----

S型传感器

T----

特殊形式传感器

G----

管段式传感器

加工方式

1----

机加

2---

推制



传感器材质

0----

20#普通碳钢

1----

不锈钢材质

2---

特殊材质



测量介质

-S

液体

-Q

普通气体

-M

煤气

-Z

蒸汽

传感器管径-

-

见公称直径代码表


  注: 此选型中,每一分项如不需选用用“—”代替。
  公称直径代码表


A

20

J

125

S

600

B

25

K

150

T

700

C

32

L

200

U

800

D

40

M

250

V

900

E

50

N

300

W

1000

F

65

O

350

X

1100

G

70

P

400

Y

1200

H

80

Q

450

Z

1200

I

100

R

500







YJWL系列弯管流量计订货须知:

订货时请提供以下参数:

1、被测介质名称、介质的成分或密度。
2、最大流量、最小流量、常用流量、温度、压力。
3、工艺管道内径、壁厚、材质、传感器安装部位。



YJWL系列弯管流量计质量承诺:

金湖亿嘉仪表有限公司主营海水电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。

咨询热线0517-86936880 15358661880
