超声波流量计

超声波流量计

YJ-CSB系列超声波流量计采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术,计量准确、运行可靠、更适于工业现场的需求。具有稳定性好,零点漂移小,测量精度高,量程比宽,抗干扰能力强等特点。超声波流量计的应用相当广泛,石油、化工、医药、食品、饮料、供水等行业过程控制中都会用到。



YJ-CSB系列超声波流量计工作原理:

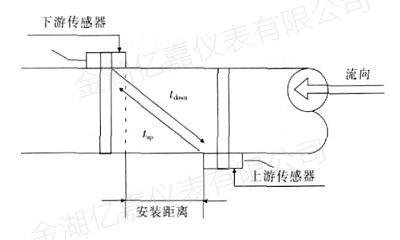

超声波流量计测量原理

YJ-CSB系列超声波流量计采用时差式测量原理:一个探头发射信号穿过管壁、介质、另一侧管壁后,被另一个探头接收到,同时,第二个探头同样发射信号被第一个探头接收到,由于受到介质流速的影响,二者存在时间差Δt,根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt,进而可以得到流量值Q



YJ-CSB系列超声波流量计技术参数:

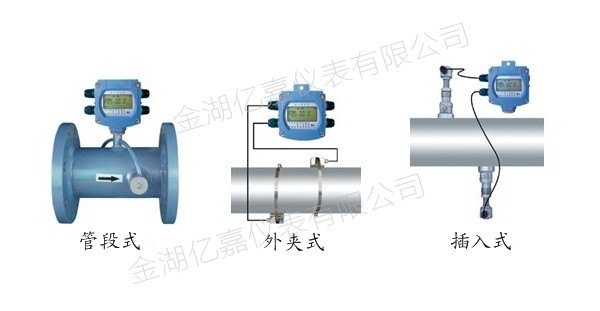

超声波流量计安装

测量精度:1%

重 复 性:0.2%

工作电源:24VDC220VAC

流速范围:0~32m/s

    示:LED,可显示正、负累积流量、瞬时流量、流速等

    作:键盘

信号输入:34-20mA模拟输入可选/2路三线制PT100电阻信号输入可选

信号输出:RS485/4-20mA输出(无源)

连接方式:法兰/活接可选

断电保护:断电10万小时数据不会丢失

介质温度:-40~160

防护等级:IP65

电气接口:M20 x 1.5

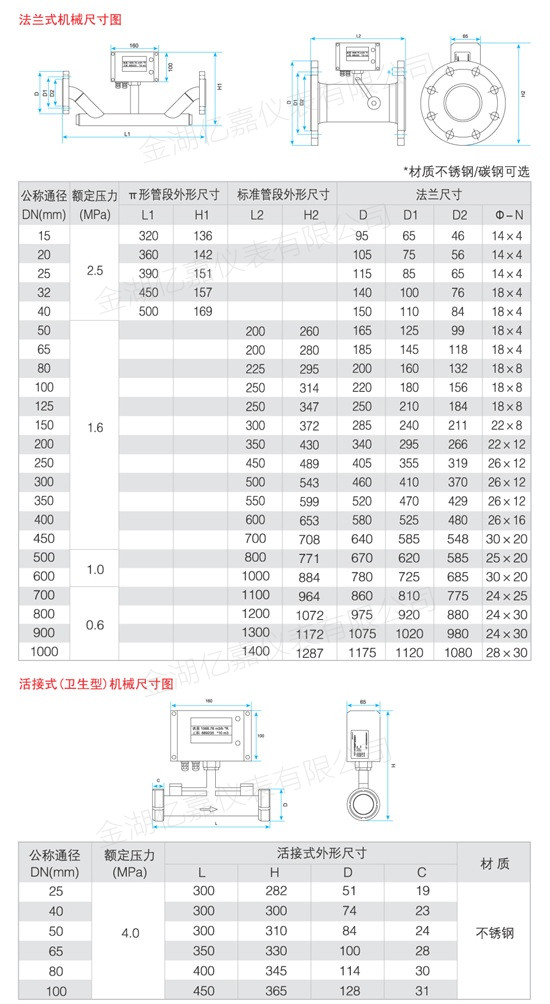

超声波流量计尺寸图



YJ-CSB系列超声波流量计质量承诺:

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。
