电磁流量计

电磁流量计

YJ-LDE系列电磁流量计是基本于法拉第电磁感应定律研发设计的高智能流量计产品,在原有技术上我们做出了创新与改进,提高了YJ-LDE系列电磁流量计的测量精度、可靠性与稳定性,并且完善了使用功能,增加了电磁流量计的使用寿命。目前,YJ-LDE系列电磁流量计广泛的使用在石油化工、机械制造、冶金发电、造纸纺织、食品制药、污水处理、环保监制等领域。


YJ-LDE系列电磁流量计的结构:

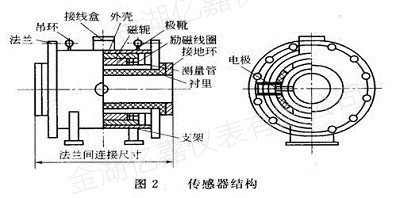

电磁流量计结构

一台完整的电磁流量计通常由六大部分组成(见图1):

1、磁路系统:

用于产生磁场,通常有直流或交流磁场之分。一般电磁流量计都选择50HZ工频电源激励产生的交变磁场。

2、测量导管:

其作用是让被测液体通过。为了使磁力线通过测量导管时磁通量被分流或短路,测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。

3、电极:

用于引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成,且被要求与衬里齐平,以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向,以防止沉淀物堆积在其上面而影响测量精度。

4、外壳:

一般由铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰。

5、内衬:

在测量导管的内侧及法兰密封面上,有一层完整的电绝缘衬里。它直接接触被测液体,其作用是增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路。衬里材料一般为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。

6、转换器:

由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。

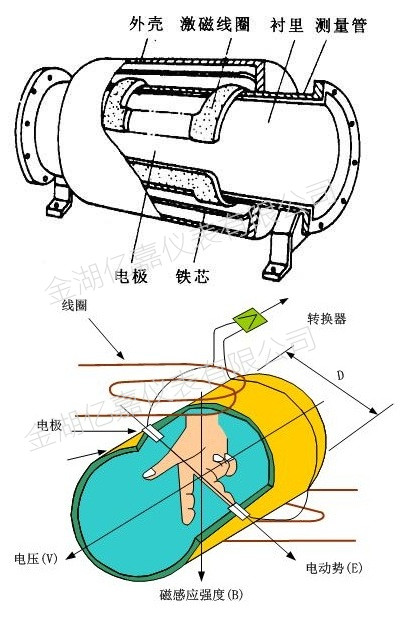

电磁流量计传感器



YJ-LDE系列电磁流量计工作原理:

电磁流量计原理

电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小,可测流量范围大。最大流量与最小流量的比值一般为201以上,适用的工业管径范围宽,最大可达3m,输出信号和被测流量成线性,精确度较高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。

当导体在磁场中作切割磁力线运动时,在导体中会产生感应电势,感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理,导电流体在磁场中作垂直方向流动而切割磁感应力线时,也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定,感应电势的大小由下式确定:

Ex=BDv-----------------式(1

式中Ex—感应电势,V

  B—磁感应强度,T

  D—管道内径,m

  v—液体的平均流速,m/s

然而体积流量qv等于流体的流速v与管道截面积(πD²)/4的乘积,将式(1)代入该式得:

Qv=(πD/4B)* Ex ---------式(2

由上式可知,在管道直径D己定且保持磁感应强度B不变时,被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极,就可引入感应电势Ex,测量此电势的大小,就可求得体积流量。

据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例,其值为:

E=B·V·D·K

式中: E-感应电势;

K-与磁场分布及轴向长度有关的系数;

B-磁感应强度;

V-导电液体平均流速;

D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS485等通讯接口,并支持HARTMODBUS协议。

注:不同电磁流量计参数略有差异,使用时请务必查看说明书。

根据法拉第电磁感应定律,在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速v流动时,导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明,只要管道内流速分布为轴对称分布,两电极之间产生感生电动势:

e=KBDv (3-36)

式中,v为管道截面上的平均流速,k为仪表常数。由此可得管道的体积流量为:

qv= πeD/4KB (3-37)

由上式可见,体积流量qv与感应电动势e和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其它物理参数无关。这就是电磁流量计的测量原理。

需要说明的是,要使式(337)严格成立,必须使电磁流量计测量条件满足下列假定:

①磁场是均匀分布的恒定磁场;

②被测流体的流速轴对称分布;

③被测液体是非磁性的;

④被测液体的电导率均匀且各向同性。



YJ-LDE系列电磁流量计的产品特点:

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;

2、测量管内无阻碍流动部件,无压损,直管段要求较低;

3、系列公称通径DN15.5DN3003。传感器衬里和电极材料有多种选择;

4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达15031

5、转换器可与传感器组成一体型或分离型;

6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;

7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART协议;

8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;



YJ-LDE系列电磁流量计主要技术参数:

执行标准

JBT 9248—1999

公称通径

1520253240506580100125150200250300350
4004505006007008009001000120014001600
1800200022002400260028003000

最高流速

15ms

精确度

DN15DN600

示值的:±0.35(流速≥1ms)±3mms(流速<0.99ms)

DN700—DN3000

示值的±0.53(流速≥0.83mS)±4mms(流速<0.83mS)

流体电导率

≥5uScm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.310MPa

DNl5DN150

DNl5DN600

DN200DN1000

DN700DN3000

特殊订货

环境温度

传感器

—2560

转换器及一体型

—1060

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

最高流体温度

体型

70

分离型

聚氯丁橡胶衬里

80120(订货时注明)

聚氨酯衬里

80

聚四氟乙烯衬里

100150(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl38Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电极刮刀机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti

DN200DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DNl5DN3000分离型橡胶或聚氨酯衬里传感器

IP65IP68

其他传感器、——体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m



YJ-LDE系列电磁流量计流量范围:

口径mm

流量范围m3/h

口径mm

流量范围m3/h

φ15

0.061~6.361

φ450

57.2315722.651

φ20

0.11111.31

φ500

70.6517065.001

φ25

0.18117.661

φ600

101.74110173.61

φ40

0.45145.221

φ700

138.47113847.41

φ50

0.71170.651

φ800

180.86118086.41

φ65

1.191119.41

φ900

228.91122890.61

φ80

1.811180.861

φ1000

406.94140694.41

φ100

2.831282.601

φ1200

553.90155389.61

φ150

6.361635.851

φ1600

723.46172345.61

φ200

11.311130.41

φ1800

915.62191562.41

φ250

17.661176.251

φ2000

1130.41113040.001

φ300

25.4312543.401

φ2200

1367.781136778.41

φ350

34.6213461.851

φ2400

1627.781162777.61

φ400

45.2214521.61

φ2600

1910.381191037.61



YJ-LDE系列电磁流量计电极选择:

电极材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

铂/钛合金

几乎能耐——切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性的介质。

注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验



YJ-LDE系列电磁流量计内衬选择:


衬里材料

主要性能

最高介质温度

适用范围

—体型

分离型



聚四氟乙烯(F4)

是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

70

100 150(需特殊订货)

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯(F46)

F4,耐磨性、抗负压能力高于F4

同上



聚氟合乙烯(Fs)

适用温度上限较聚四氟乙烯低,但成本也较低。

80



聚氯丁橡胶

1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。

80 120(需特殊订货)

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能极强。
2
、耐腐蚀性能较差。

80

中性强磨损的矿浆、煤浆、泥浆





YJ-LDE系列电磁流量计完整选型:

型号

口径



YJ-LDE

15~2600





代号

安装形式



Y

一体式

F

分体式



代号

转换器型号

ZA

圆形

ZB

方形



代号

输出信号

I.4

4~20mA

f

频率 1KHz

Rs

串行通讯(485

C

控制输出



 代号

防爆要求

 N

无防爆

EX

防爆(仅适用于分体式)



代号

介质温度

T1

≤65

T2

≤120

T3

≤180(仅适用于分体式)



代号

内衬材质

NE

氯丁橡胶(≤65℃)

PTFE

聚四氟乙烯(≤189℃)

PVC

聚氯乙烯(≤70℃)



代号

电极材质

316L

不锈钢

HC

哈氏合金C

HB

哈氏合金B

Ti

Ta



YJ-LDE系列电磁流量计安装图示:

电磁流量计安装

1、选择充满液体的直管段,如管路的垂直段(流向由下向上为宜)或充满液体的水平管道(整个管路中最低处为宜),在安装与测量过程中,不得出现非满管情况。

2、测量位置应选在上游大于5D和下游有3D直管段处。

3、测量点选择应尽可能远离泵,阀门等设备,避免其对测量的干扰。

4、测量点选择应尽可能远离大功率电台,强磁场干扰源等。



YJ-LDE系列电磁流量计质量承诺:
电磁流量计生产

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。
