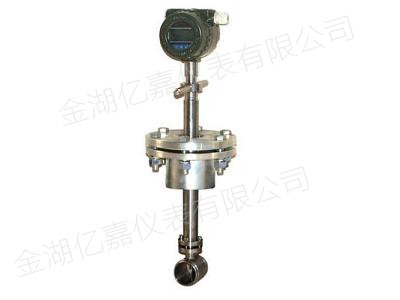

插入式涡街流量计

YJLU系列插入式涡街流量计有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

YJLU系列插入式涡街流量计应用范围：

插入式涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

YJLU系列插入式涡街流量计测量原理：

在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。目前流体振动流量计有三类：插入式涡街流量计、旋进（旋涡进动）流量计和射流流量计。
 从结构上来看插入式涡街流量计由传感器和转换器两部分组成。传感器包括旋涡发生体（阻流体）、检测元件、仪表表体等；转换器包括前置放大器、滤波整形电路、D／A 转换电路、输出接口电路、端子、支架和防护罩等。近年来智能式流量计还把微处理器、显示通讯及其他功能模块亦装在转换器内。
  在旋涡发生体上面旋涡发生体是检测器的主要部件，它与仪表的流量特性（仪表系数、线性度、范围度等）和阻力特性（压力损失）密切相关，对它的要求如下。
1） 能控制旋涡在旋涡发生体轴线方向上同步分离；
2） 在较宽的雷诺数范围内，有稳定的旋涡分离点，保持恒定的斯特劳哈尔数；
3） 能产生强烈的涡街，信号的信噪比高；
4） 形状和结构简单，便于加工和几何参数标准化，以及各种检测元件的安装和组合；
5） 材质应满足流体性质的要求，耐腐蚀，耐磨蚀，耐温度变化；
6） 固有频率在涡街信号的频带外。

YJLU系列插入式涡街流量计产品特点：

插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。

YJLU系列插入式涡街流量计技术参数：

1、测量介质： 气体、液体、蒸气
2、口径规格 法兰卡装式口径选择 25,32,50,80,100
3、法兰连接式口径选择 100,150,200
4、流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
5、测量精度 0.9999级 1.49999级
6、被测介质温度:常温–25℃～100℃
7、高温–25℃～150℃-25℃～250℃
8、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号 4～20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
12、材质 不锈钢, 铝合金
13、电源 DC24V或锂电池3.6V
14、防爆等级 本安型iaIIbT3-T6
15、防护等级 IP65

YJLU系列插入式涡街流量计产品选型：

YJLU系列插入式涡街流量计订货须知：

订货时请提供以下参数：

1.介质：名称、成分、状态、导电性或电导率
2.工作状态最高、正常、最低温度
3.工作状态最高、正常、最低压力
4.管道内外径，最小、正常、最大流量
5.腐蚀性、磨损性，是否有负压
6.安装要求及环境：一体还是分体，信号输出，通讯方式，供电电源
7.安装环境：防护等级和防爆要求

YJLU系列插入式涡街流量计量承诺：

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。
