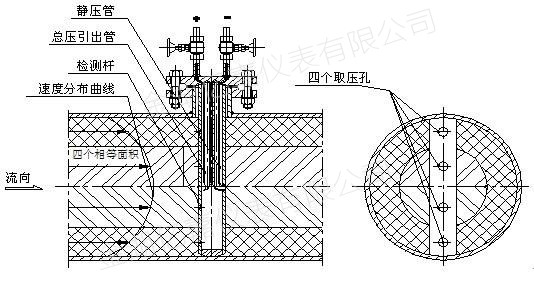

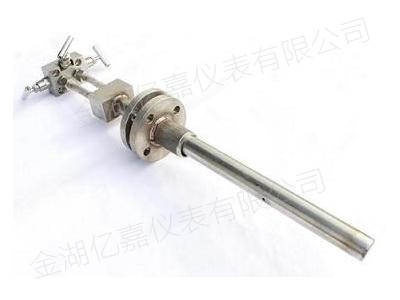

YJANB系列阿牛巴流量计 (又叫笛形均速管流量计、托巴管流量计属于差压式流量计)。阿牛巴流量计主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量,产品主要是采用皮托管测量原理测量挡体上游的动压力与下游的静压力之间形成的压差,从而达到测量流量的目的,测量管道直径在DN20到DN12000之间。具有较高的稳定性和重复性。
阿牛巴流量计目前广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和其他液体、气体的流量测量。
YJANB系列阿牛巴流量计主要特点:
1、独有的内部二次平均结构,提供了高精度(读数±0.9899%)和高重复性(±0.09999%)。
2、外层冲击管采用一整块材料加工制作而成无焊接,与由双体结构焊接而成的同类产品相比自然有最高强度,也便于选用耐高温,耐腐蚀的材料。
3、蜂窝状六边形稳定结构,产生的是独有的流束分布形状,保证了低压信号的稳定,产生的差压高于同类产品,提高了量程比。
4、适用于方形或矩形管道。
5、对于同类产品在测量脏污介质时不可避免的堵塞问题,有在线可拔出型或提供手动和自动吹扫方案及装置,实现不停产维护。
6、均速管+三阀组+温压补偿+变送器,组成一体化结构,使用方便。
7、无流量系数飘移,长期稳定。
8、独家提供直观的共振验算,确保长期稳定运行。
9、压损小能耗低,节能效果显著
10、安装简便节省人工,价格低交货迅速
YJANB系列阿牛巴流量计技术参数:
1、适用于测量液体、气体和蒸汽的流量
2、准确度为被测实际流量值的±0.9999%
3、测量的重复性为±0.9989%
4、流量的量程比,典型的为了10:1(差压值100:1)
5、最高工作温度达1300℃(用适当的材质和安装件)
6、最高工作压力达400Bar(40MPa)
7、最高粘度为500 cp
8、要求上下游直管段的长度较短
9、长期精度不受磨损的影响
YJANB系列阿牛巴流量计产品选型:
规格代码 |
说明 |
||||||||||||
企标 |
YJ |
金湖亿嘉仪表 |
|||||||||||
仪表种类 |
ANB |
阿牛巴流量计 |
|||||||||||
通径代码 |
-XXX |
例:100表示DN100 |
|||||||||||
结构形式 |
Z |
智能一体化 |
|||||||||||
L |
分体式 |
||||||||||||
被测量介质 |
1 |
液体 |
|||||||||||
2 |
气体 |
||||||||||||
3 |
蒸汽 |
||||||||||||
本体形式 |
1 |
管道法兰式 |
|||||||||||
2 |
法兰连接插入式 |
||||||||||||
3 |
螺纹连接插入式 |
||||||||||||
管道静压 |
A |
0~0.6MPa |
|||||||||||
B |
0~1.0MPa |
||||||||||||
C |
0~1.6MPa |
||||||||||||
D |
0~2.5MPa |
||||||||||||
E |
0~4.0MPa |
||||||||||||
F |
0~6.3MPa |
||||||||||||
G |
0~10MPa |
||||||||||||
H |
0~16MPa |
||||||||||||
I |
0~25MPa |
||||||||||||
J |
0~40MPa |
||||||||||||
工艺条件 |
0 |
普通 |
|||||||||||
1 |
防腐 |
||||||||||||
2 |
高温 |
||||||||||||
3 |
防爆 |
||||||||||||
补偿方式 |
0 |
无补偿 |
|||||||||||
P |
单压力补偿 |
||||||||||||
T |
单温度补偿 |
||||||||||||
Q |
压力、温度全补偿 |
||||||||||||
一体化信号输出 |
0 |
无 |
|||||||||||
1 |
4~20mA |
||||||||||||
2 |
脉冲 |
||||||||||||
3 |
Hart |
||||||||||||
一体化供电方式 |
0 |
内部电池供电 |
|||||||||||
1 |
电池与24VDC双选择供电 |
||||||||||||
2 |
外24VDC供电 |
||||||||||||
仪表量程 |
-XXX |
例:2000表示对应的最大流量为2000m3/h |
|||||||||||
YJANB系列阿牛巴流量计质量承诺:
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。
咨询热线0517-86936880 15358661880
