YJHLV系列威力巴流量计的低压孔实现本质防堵，一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。而威力巴流量计的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部，这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号，适用于气体、液体和蒸汽的高精度流量测量。

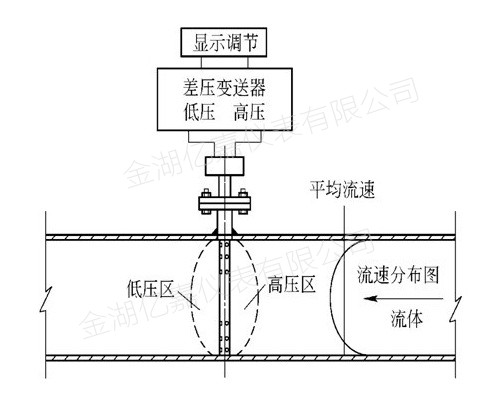

YJHLV系列威力巴流量计的测量原理：
当流体流经威力巴流量计传感器（探头）时，造成流束部分收缩同时流体又坚持活动状况，因此在流束截面积最小处流速最大，依据伯努利方程动能、势能相互转化的原理，在流速载面积最小处流体的静压力最低。
因此在传感器人员侧和出口侧形成正负压差△P，而此△P与流量平方成正比。威力巴流量计刺进式差压流量计利用这种原理进行流量丈量，行将△P信号由导压管传输，经过差压变送器到智能流量核算显现操控仪，进行流量累积显现。
YJHLV系列威力巴流量计的主要特点：
1、 根据空气动力学原理设计的测量型面，经过特殊的工艺处理可使产生的流体牵引力和涡街脱落力非常小。
2、 取在侧面的静压孔，产生的静压位于流体与传感器分离点之前，是一种完全稳定的非脉动差压信号。
3、 结构上没有可移动部件，可保证传感器的高寿命，并保证长期的稳定性和无精度漂移。
4、 精度高(≤1.0%)、重复性好(≤1.0%)。
5、 节能：由于引起压力损失极低，使能耗大大降低。与其他流量计相比运行成本最低。在应用中可很快收回仪表成本。
6、 防尘：静压孔取在传感器的两侧后，对介质中的异物及不灵敏，是一种理想的流量传感器。
7、 均速管(威力巴)流量传感器有许多特殊的材料供选择，以满足具有腐蚀性，超高温，超高压的需要。
8、 均速管(威力巴)流量传感器可整年工作，基本免维护。
9、 安装简便，费用很低。
YJHLV系列威力巴流量计的技术参数：
测量精度：± 1.0111
重复精度：± 0.1212
适用压力：0～40MPa
适用温度：－ 180℃～＋ 550℃
测量上限：取决于探头强度测量下限：取决于测量最小差压要求
量 程 比：大于10∶1
适用管径：38mm～9,000mm 圆管、方管
适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体
YJHLV系列威力巴流量计的产品选型：
|
规格代码 |
说明 |
||||||||||||
|
企标 |
YJ |
金湖亿嘉仪表 |
|||||||||||
|
仪表种类 |
HLV |
||||||||||||
|
通径代码 |
-XXX |
例:100表示DN100 |
|||||||||||
|
结构形式 |
Z |
智能一体化 |
|||||||||||
|
L |
分体式 |
||||||||||||
|
被测量介质 |
1 |
液体 |
|||||||||||
|
2 |
气体 |
||||||||||||
|
3 |
蒸汽 |
||||||||||||
|
本体形式 |
1 |
管道法兰式 |
|||||||||||
|
2 |
法兰连接插入式 |
||||||||||||
|
3 |
螺纹连接插入式 |
||||||||||||
|
管道静压 |
A |
0～0.6MPa |
|||||||||||
|
B |
0～1.0MPa |
||||||||||||
|
C |
0～1.6MPa |
||||||||||||
|
D |
0～2.5MPa |
||||||||||||
|
E |
0～4.0MPa |
||||||||||||
|
F |
0～6.3MPa |
||||||||||||
|
G |
0～10MPa |
||||||||||||
|
H |
0～16MPa |
||||||||||||
|
I |
0～25MPa |
||||||||||||
|
J |
0～40MPa |
||||||||||||
|
工艺条件 |
0 |
普通 |
|||||||||||
|
1 |
防腐 |
||||||||||||
|
2 |
高温 |
||||||||||||
|
3 |
防爆 |
||||||||||||
|
补偿方式 |
0 |
无补偿 |
|||||||||||
|
P |
单压力补偿 |
||||||||||||
|
T |
单温度补偿 |
||||||||||||
|
Q |
压力、温度全补偿 |
||||||||||||
|
一体化信号输出 |
0 |
无 |
|||||||||||
|
1 |
4～20mA |
||||||||||||
|
2 |
脉冲 |
||||||||||||
|
3 |
Hart |
||||||||||||
|
一体化供电方式 |
0 |
内部电池供电 |
|||||||||||
|
1 |
电池与24VDC双选择供电 |
||||||||||||
|
2 |
外24VDC供电 |
||||||||||||
|
仪表量程 |
-XXX |
例：2000表示对应的最大流量为2000m3/h |
|||||||||||
YJHLV系列威力巴流量计质量承诺：
金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品，并为所有产品提供一年的质保。一年内如出现产品质量问题（不包括易损件或辅件）一律免费维修，并免费提供技术支持。
咨询热线0517-86936880 15358661880
