孔板流量计

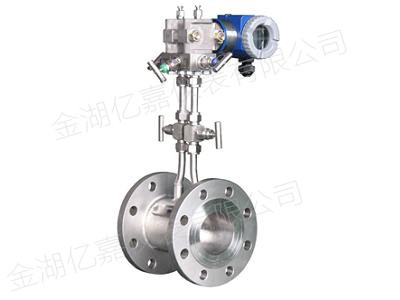

孔板流量计

金湖亿嘉仪表生产的YJLG系列孔板流量计用途广,结构非常简单,无可动部件、长期使用稳定性非常可靠,精度极高。凭借丰富的设计制造和应用经验,标准化程度高,线性好,可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际、国家标准GB2624-93。在国外和国内有着其固有的巨大市场,用户熟悉、数据完善;遵循国际标准计算与加工、使用灵活方便;国内目前流量测量中应用最广泛的仍然是差压式流量计,据有关资料的估计占流量仪表总用量的74%-83%之间。


YJLG系列孔板流量计应用范围:

YJLG系列孔板流量计目前广泛使用于蒸汽锅炉房、石油机械、化工厂、钢铁冶金、电力、水利、造纸、制药、食品和化纤等行业中。


YJLG系列孔板流量计测量原理:

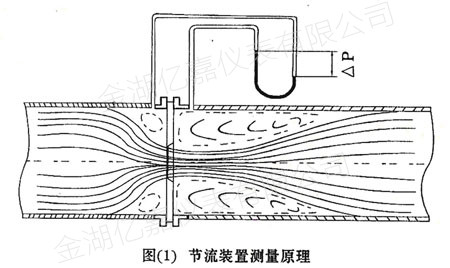

孔板流量计测量原理图

充满管道的流体,当它们流经管道内的流量孔板时,流速将在流量孔板的节流处形成局部收缩,从而使流速加快,静压力降低,于是在标准孔板前后便产生了压力降或叫压差,介质流动的流量愈大,在流量孔板前后产生的压差也就愈大,所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程式(能量守恒定律)的原理为基础的。


YJLG系列孔板流量计产品特点:

孔板流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便

孔板流量计结构示意图

YJLG系列孔板流量计技术参数:

1、公称通径: DN20DN1000
2、依据国家标准GB/T2624-93进行设计制造
3、依据国家检定规程JJG 640-94进行出厂检定
4、基本精度: ±0.4999%±0.9888%±1.52%
5、流量范围: ≥ 1:15
6、公称压力: 0.61.01.62.54.06.410MPa
7、被测介质:饱和蒸气、过热蒸气、水、空气、天然气、其它混合介质
8、被测介质温度:-10℃~+450
9、供电电源:智能流量积算仪220VAC,流量变送器24VDC(由积算仪供电),
10、输出信号: 4-20mA DCRS485通讯
11、防爆性能:本安型ibIICT5


YJLG系列孔板流量计产品选型:

型号

说 明

YJLG

节流装置(孔板流量计)



代号

按其结构特征的两大基本分类



K

孔板



P

喷嘴等



代号

公称压力(105Pa



2.5

2.5



10

10



16

16



25

25



64

64



100

100



200

200



代号

口径(mm)



101600

101600mm



代号

按其结构形式细分



H

标准孔板(环室)



Y

标准孔板(法兰)



K

标准孔板(钻孔)



I

ISA 1932喷嘴



L

长径喷嘴



W

文丘利喷嘴



G

经典文丘利管



S

双重孔板



Q

圆缺孔板



Z

锥形入口孔板



R

1/4圆孔板



P

偏心孔板



N

整体(内藏)孔板



X

楔形孔板



T

不在上述之列的特殊节流装置



代号

介质



1

液体



2

气体



3

蒸汽



4

高温液体



代号

补偿形式



N

不带压力、温度补偿



P

带压力补偿输出



T

带温度补偿输出



Q

带压力、温度补偿输出



代号

变送器差压量程范围



0

微差压量程



1

低差压量程



2

中差压量程



3

高差压量程



代号

是否带现场显示



W

节流装置传感器



X

智能节流装置(流量计)

1、可水平、垂直安装,应保证管内充满液体。
2、孔板流量计前,后直管段应是直的,无肉眼可见弯曲,同时应是圆的,内壁应洁净,无凹坑与沉淀物。
3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。


YJLG系列孔板流量计订货须知:

订货时请提供以下参数:

1、介质:名称、成分、状态、导电性或电导率
2、工作状态最高、正常、最低温度
3、工作状态最高、正常、最低压力
4、管道材质、内外径,最小、正常、最大流量
5、腐蚀性、磨损性,是否有负压
6、安装要求及环境:一体还是分体,信号输出,通讯方式,供电电源
7、安装环境:防护等级和防爆要求


YJLG系列孔板流量计质量承诺:

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。

咨询热线0517-86936880 15358661880
