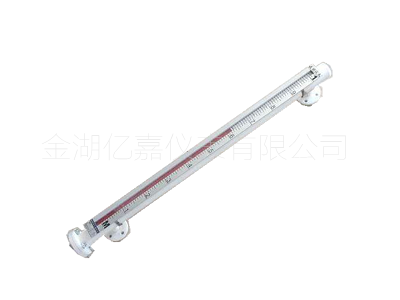

防腐磁翻板液位计

磁翻板液位计

金湖亿嘉仪表生产的YJ-UHZ防腐磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。YJ-UHZ防腐磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上YJ系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。



YJ-UHZ型防腐磁翻板液位计应用范围:

YJ-UHZ型防腐磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。



YJ-UHZ型防腐磁翻板液位计测量原理:

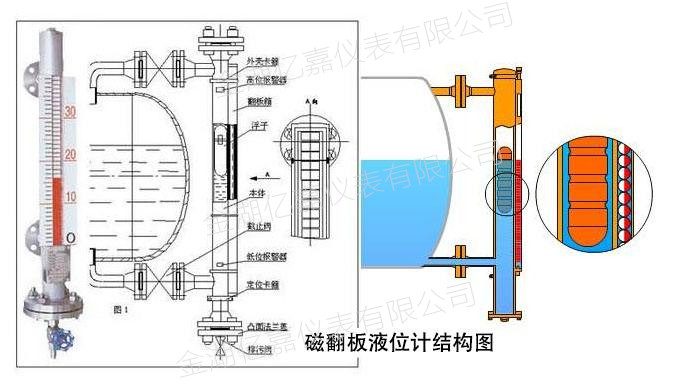

磁翻板液位计结构原理图
磁翻板液位计磁耦合原理图


防腐磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。



YJ-UHZ型防腐磁翻板液位计产品特点:

1、 适用于容器内液体介质的液位测量除现场显示外,可远传4~20mA电信号、配液位控制器可输出开关量信号。

2、 显示直观醒目,显示方向可根据用户要求改变显示方向。

3、 测量范围大,不受容器高度限制。

4、 显示器组件与被测介质完全隔离,故密封性好可靠安全。

5、 结构简单,安装方便,维修简易。

6、 耐腐蚀,防爆。



YJ-UHZ型防腐磁翻板液位计技术参数:

1、量程范围(mm):30019000
2
、介质密度(g/cm3):0.510902
3
、介质粘度: ≤0.0203Pa.S
4
、工作温度℃:-40350
5
、压力等级(MPa):≤32
6
、测量精度(mm):≤±10
7
、安装方式:侧装式、顶装式、底装式
8
、防护等级:IP65
9
、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10
、传输方式:420mA 或 开关量
11
、接口法兰:PN4.0 DN25 HG20593(侧装式)
PN1.0
 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。

安装形式内容

侧装式

顶装式

安装间距
(
测量范围)

500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm

500,800,1100,1400,1700,
2000,2500,3000mm

工作压力

0.6,1.6,2.5,4.0MPa

0.6,1.6,2.5MPa

介质密度

≥0.5g/cm 3

≥0.76g/cm 3

连接法兰

不锈钢

法兰 20-40(D N 20 P N 4.0)
(GB9119-88)

法兰 200-25(D N 200 P N 2.5)
(GB9119-88)

ABS

法兰 20-10(D N 20 P N 1.0) (GB9119-88)

法兰 200-6(D N 200 P N 0.6)
(GB9119-88)

主体材料

ABS( 工作压力 0.6MPa) 1Cr18Ni9T

介质温度

-40 ~100 (ABS:-40 ~80 )

环境温度

-40 ~+70

示值误差

±10mm

介质粘度

≤ 1st(10 -4 m/s)

上下限开关
输出

1. 控制灵敏度 :10mm
2.
输出接点容量 : AC220V2A
3.
接点寿命 : 5 × 10 4

电远传连续显示

1. 精度 : ± 1.5%
2.
输出负载 : 750
3.
输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA
输出 ,24VDC 二线制
4.
防爆特征 ia
CT4 本质安全型



YJ-UHZ型防腐磁翻板液位计产品选型:

YJ-UHZ



磁翻板



0-侧侧安装

测量型式



1-顶部安装



2-底部安装



3-侧顶安装



4-侧底安装





0-双面板

显示方式





1-单面板





2-单带夜光型





3-LED显示型







0-无远传变送器

远传输出







1-普通型捆绑式远传(4-20mA)







2-高温型捆绑式远传(4-20mA)









0-普通型

防爆形式









G-隔爆型









Z-本安型









F-配安全栅











0-无报警

报警形式











S-上报警()











X-下报警()











K-上、下报警













A-321

材质选型













B-304













C-316L













D-RPP













E-UPVC













F-304内衬PTFE















0-≤1.0MPa

工作压力















1-≤1.6MPa















2-≤2.5MPa















3-≤4.0MPa















4-≤6.4MPa















5-≤10.0MPa

















A-≤60℃

工作温度

















B-≤100℃

















C-≤120℃

















D-≤180℃

















E-≤250℃

















F-≤350℃

















G-≤450℃



















0-DN10(适用于侧装)

安装法兰



















1-DN15(适用于侧装)



















2-DN20(适用于侧装)



















3-DN25(适用于侧装)



















4-DN32(适用于侧装)



















5-DN80(适用于顶装)



















6-DN100(适用于顶装)



















7-DN100(适用于顶装)





















A-无排污阀

排污排气选型





















B-排污阀





















C-排气阀





















D-带排污和排气阀























V-真空夹套型(防霜型)

特殊要求























W-蒸汽夹套型























X-电伴热型

























-□□□□

中心距、深度



























-□□

介质密度ρ(g/c)



YJ-UHZ型防腐磁翻板液位计订货须知:

订货时请提供下列参数:
1
、型号规格;
2
、被测介质名称:介质密度:如果不知道密度,可以告诉我们介质的名称,混合液体要知道由哪几种液体组成;
3
、仪表测量范围:也可称为公称长度,也就是两个法兰的中心距离;
4
、工作压力:最高承受压力;
5
、工作温度:测量液体的最低、最高温度;
6
、材质要求:接液材质,如不知道用哪种材质,可以向我们咨询(一般装液体的是什么材质我们就可以用什么材质);
7
、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件;
8
、法兰标准:法兰的公称通径,使用最多的法兰是DN20DN25
9
、特殊要求:请在订货前详细注明,如是否要带远传、保温夹套等等。



YJ-UHZ型防腐磁翻板液位计质量承诺:

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、防腐磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。

咨询热线0517-86936880 15358661880
