YJ-CYW系列分体式超声波液位计可采用二线制、三线制或四线制技术，供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。
YJ-CYW系列分体式超声波液位计应用范围：
YJ-CYW系列分体式超声波液位计由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

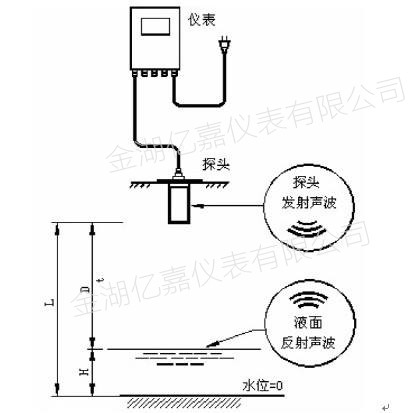

YJ-CYW系列分体式超声波液位计测量原理：
YJ-CYW系列分体式超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.
探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液面的距离和超声波经过的时间成比例：
hb = CT2 即
距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式：
环境声速= 331.5 + 0.6×温度
YJ-CYW系列分体式超声波液位计产品特点：
1. 多脉冲低电压多点发射发射电路，双平衡抑制噪声多点接收电路，提高仪器可靠性，解决不物位不平整测量不准确的难题，并大大加强抗干扰能力，可在变电站发射塔附近稳定工作
2. 自动功率调整、增益控制、温度补偿。
3. 先进的检测技术，丰富的软件功能适应各种复杂环境。
4. 采用新型的波形计算技术，提高仪表的测量精度。
5. 具有干扰回波的抑止功能保证测量数据的真实。
6. 16位D/A转换，提高电流输出的精度和分辨率。
7. 传感器采用四氟乙烯材料，可用于各种腐蚀性场合。
8. 多种输出形式：可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出 分体超声波液位探头
YJ-CYW系列一体式超声波液位计主要参数：
1. 量程：0-3、5、8、10、15、20 、 30、 40、 50 m
2. 精度：0.25%
3. 盲区：0.15-0.7m
4. 工作温度：-20℃-+60℃
5. 压力范围：-1-16公斤
6. 电源：24VDC、220VAC
7. 输出：4-20mA、Rs-485
8. 控制：二路继电器
9. 防护等级：IP68
10. 显示方式：12864点液晶显示
11. 耐腐型传感器外壳
YJ-CYW系列分体式超声波液位计主要参数：
1. 量程：0-3、5、8、10、15、20m、30、40、50、60、70m
2. 精度：0.25%
3. 盲区：0.15-1.2m
4. 工作温度：变送器-20℃-55℃ 传感器-25℃-80℃
5. 压力范围：-1-16公斤
6. 电源：24VDC、220VAC
7. 输出：4-20mA、Rs-485
8. 控制：四路继电器
9. 防护等级：IP68
10. 显示方式：12864点液晶显示
11. 耐腐型传感器外壳采用四氟乙烯
YJ-CYW系列分体式超声波液位计技术参数：
|
型 号 |
YJ-CYW |
|
量 程 |
液体：0~15m/20m/30m/40m 固体：0~6m/10m /15m /25m |
|
盲 区 |
0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
|
精度(空气中) |
量程的0．2％ |
|
电流输出 |
4~20mA |
|
输出分辨率 |
实际量程的0．03％ |
|
输出负载 |
0~500Ω |
|
开关量输出 |
高位、低位继电器常开 |
|
继电器规格 |
AC250V5A／DC30V |
|
显示分辨率 |
lcm |
|
显示方式 |
4位LCD液晶(字高15cm) 或6位LED数码管 |
|
输入电源 |
DC24V(±10％)80mA或AC220V 50mA |
|
温度补偿 |
全范围自动 |
|
介质温度 |
-45℃~+85℃ |
|
压力范围 |
±0．1MPa |
|
声波束角 |
5°(3db) |
|
检测周期 |
1秒 |
|
参数设置 |
3位有感按键 |
|
电缆装置 |
PGl3.5密封套 |
|
外壳材质 |
ABS |
|
传感器材质 |
PVC |
|
防护等级 |
IP67 |
|
安装方式 |
螺纹(法兰)或固定孔(支架) |
|
安装要求 |
探头发射面应伸出容器安装口 |
YJ-CYW系列分体式超声波液位计产品选型：
|
YJ-CYW |
分体式超声波液位计 |
|||
|
型 式 |
A |
一体式两线制 |
||
|
B |
一体式三线制 |
|||
|
C |
一体式四线制 |
|||
|
D |
分体式四线制精简型 |
|||
|
E |
分体式四线制标准型 |
|||
|
量 程 |
4 |
L=4m |
||
|
6 |
L=6m |
|||
|
8 |
L=8m |
|||
|
10 |
L=10m |
|||
|
12 |
L=12m |
|||
|
15 |
L=15m |
|||
|
20 |
L=20m |
|||
|
30 |
L=30m |
|||
|
40 |
L=40m |
|||
|
客户指定 |
L=…..m |
|||
|
电源电压 |
D |
DC24V LCD液晶显示 |
||
|
E |
DC24V LED数码管显示 |
|||
|
A |
AC220V LCD液晶显示 |
|||
|
探头加长 |
**mm |
|||
YJ-CYW系列分体式超声波液位计订货须知：
订货时请提供下列参数：
1、型号规格；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；
3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离；
4、工作压力：最高承受压力；
5、工作温度：测量液体的最低、最高温度；
6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用最多的法兰是DN20或DN25；
9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。

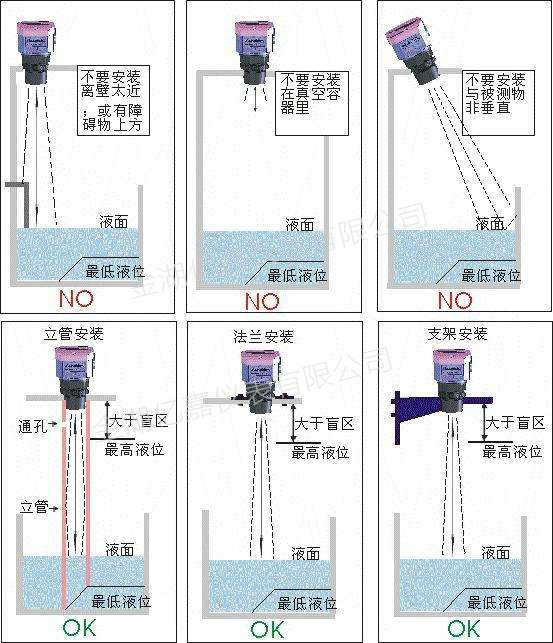

YJ-CYW系列分体式超声波液位计安装：
YJ-CYW系列分体式超声波液位计质量承诺：
