靶式流量计

靶式流量计

YJ-BSL系列靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,YJ-BSL系列智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上,采用了最新型电容力传感器作为测量和敏感传递元件,同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。



YJ-BSL系列靶式流量计应用范围:

气体类: 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、混合气等。

液体类:

重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲苯等



YJ-BSL系列靶式流量计测量原理:

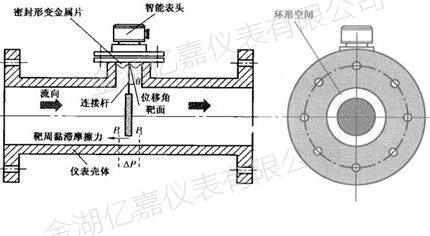

靶式流量计测量原理

靶式流量计精度高、防腐蚀强,适用于粘度高的介质测量,当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,其数学公式:

  F = CdA•ρ•V2/2

  F:靶板所受的作用力

  Cd:流体阻力系数

  A:靶板对测量管轴向投影面积

  ρ:工况下介质密度

  V:介质在测量管中的特征流速

  靶板所受的作用力,经靶杆传递使传感器的弹性体产生微量变化,经过电路转换,输出相应的电信号。




YJ-BSL系列靶式流量计主要特点:

1、可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;
2
、具有多种安装方式供选择,如选择在线插入式,安装费用低;
3
、具有一体化温度、压力补偿,直接输出质量或标方;
4
、具有可选小信号切除、非线性修正、滤波时间可选择;
5
、能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量;
6
、计量准确,精度可达到0.2222%
7
、重复性好,一般为0.05555%0.08888%,测量快速;
8
、压力损失小,仅为标准孔板的1/2△P 左右;
9
、抗干扰,抗杂质能力特强;
10
、可根据实际需要更换阻流件(靶片)而改变量程;
11
、低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;
12
、安装简单方便,极易维护;
13
、多种输出形式,能远传各种参数;
14
、抗震动性强,一定范围内可测脉动流。



YJ-BSL系列靶式流量计技术参数:

1、测量范围0-400th
2
、精度等级:0.5FS 1.0FS 2.0FS
3
、输出信号:420mA 二线制输出与流量成线性关系
4
、供电电压:1236VDC
5
、公称压力:1.6 2.5 4.0 6.4MPa
6
、环境温度:-30℃~60℃(特殊:-40℃~80℃)
7
、介质温度:普通型≤100℃(无散热片) 高温型≤400℃(带散热片)
8、接液材质:测量室为碳钢或1Cr18i9Ti;其余为1Cr18Ni9Ti
9
、外壳材质:铸铝
10
、法兰标准:DIN2501 特殊型由用户选择
11
、电缆接口:M20*1.5(内螺纹)
12
、防护等级:IP65
13
、负载特性:最大负载电阻=50*(电源电压-12=600Ω@24V
14
、报警输出:集电极开路形式,最大输入电流100mA,最大开关电压30VDC,带有偏差带控制
15
、脉冲输出:最小脉宽50ms,可双路输出
16
、最大累积流量显示值50000单位,自动复位
17
、阻尼时间:1100秒任意可调
18
、防爆形式、防爆标志、防爆合格证编号



YJ-BSL系列靶式流量计产品选型:

型号

口径

     智能靶式流量计

YJ-BSL

10~5000





代号

仪表类型



A*

锥管螺纹式

A

管道法兰式

B

夹装式

C

插入式

D

在线可拆装式

E

其它



代号

介质类型





Y

液体

Q

气体

Z

蒸汽



代号

介质温度

D

低温(-30-200)

C

常温(-20+80)

Z

中温(+80+200)

G

高温(+200+500)





公称压力

A0.6MPa B1.0MPa C1.6MPaD2.5MPa E4.0MPa F5.0MPaG10.0MPa H15.0MPa I20.0MPaJ25.0MPa K42.0MPa L2.0MPaM6.3MPa N11.0MPa O16.0MPaP26.0MPa

补偿形式

P:压力补偿

T:温度补偿





输出形式

N

无输出(内置锂电池表头显示)

S

脉冲输出

R

通讯输出

I

420mA电流输出(二线制)

K

报警开关量输出

G

GPRS无线远传

防爆结构

X

本安型

Y

隔爆型

壳体材料

T

碳钢

N

不锈钢

Q

特殊材料

传感器材质

1

哈氏合金









2

3

304不锈钢

4

特殊材料



YJ-BSL系列靶式流量计质量承诺:

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。
