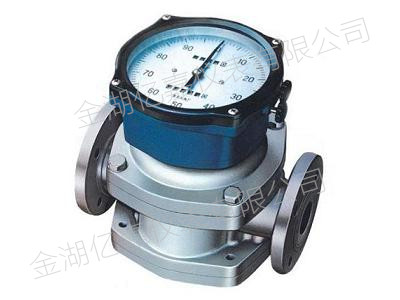

腰轮流量计

腰轮流量计

YJLLI系列腰轮流量计(罗茨流量计)主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量,配以发信器及流量智能控制仪,可实现远距离测量和控制。

腰轮流量计目前广泛用于石油机械、化工部门、电力部门、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的精确测量。



YJLLI系列腰轮流量计测量原理:

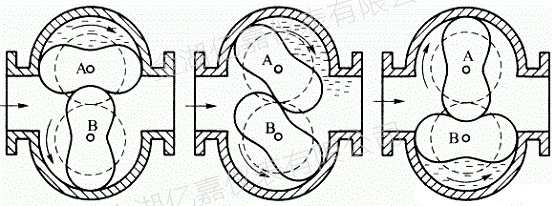

腰轮流量计原理

当被测液体流经计量室时,在流量计的进出口形成压差,腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮保持连续旋转。随着腰轮的转动,液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍,通过密封联轴器、减速机构,将旋转次数减速后传递到计数器,计数器即指示液体瞬时流量和累积流量。在计数器机构中安装发信器即成了带发信器的腰轮流量计。与显示仪表或微机系统配套,可实现远传(定量、累积、瞬时等功能)自动化测量和控制。




YJLLI系列腰轮流量计主要特点:

1、高精度,重复性好,测量范围大。

2、对直管段无要求。

3、适用高粘度流体,如原油、石油制品等。

4、结构紧凑坚固。

5、计量部件之间无接触,不磨损,使用寿命长。



YJLLI系列腰轮流量计技术参数:


1、公称压力(MPa:0.61.01.62.54.0

2、工作温度:(℃):-10~60

3、精度等级:0.50.2

4、流量范围:(m3/h

公称通径 DN

液体粘度3.0~150mpa.s

液体粘度3.0~150mpa.s

液体粘度3.0~150mpa.s

液体粘度3.0~150mpa.s

15

0.25~2.5

0.5~2.5

0.5~2.5

0.83~2.5

20

0.25~2.5

~2.5

0.5~2.5

0.83~2.5

25

0.6~6

1.2~6

1.2~6

2~6

40

1.6~16

3.2~16

3.2~16

5.3~16

50

2.5~25

5~25

5~25

8.3~25

80

6~60

12~60

12~60

20~60

80

12~100

22~100

20~100

33.3~100

100

10~100

20~100

20~100

33.3~100

150

40~200

40~200

100~200

66.7~200

精度等级

0.5

0.2



YJLLI系列腰轮流量计产品选型:

公称
通径
DN(mm)

最大流量
m^3/h

基本误差限(%)

介质温度

远传输出轴
转速m^3/h

公称压力
MPa

最大压力
损失
MPa

粘度范围
mPa·s

范围度
5
1

范围度
10
1

50

25

±0.2











±0.5











0120











0.01





1.6

2.5

4.0

6.3

0.04











35000











80

60

100

100

150

250

0.1







200

400

250

600

300

1000

注:*温度大于120℃,为特殊订货



YJLLI系列腰轮流量计质量承诺:

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。
