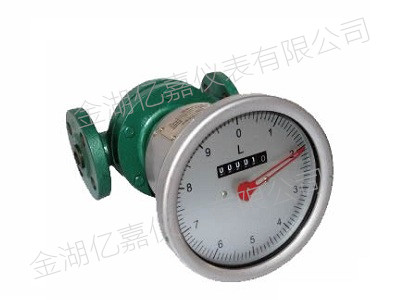

椭圆齿轮流量计

椭圆齿轮流量计

YJLC系列椭圆齿轮流量计又称排量流量计,属于容积式流量计一种,在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。椭圆齿轮流量计多用于重油、柴油、机油、树脂、聚乙烯醇等粘度较高的介质,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。



YJLC系列椭圆齿轮流量计测量原理:

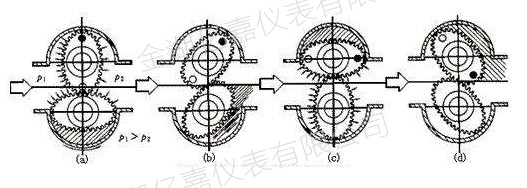

椭圆齿轮流量计测量原理

在流体流动的作用下,仪表进出口两端形成压差,一对椭圆齿轮在轴上不停的旋转,其齿轮间的空腔充满液体,随着旋转被排出,测出椭圆齿轮的转数即可知道流经仪表液体的流量。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ




YJLC系列椭圆齿轮流量计主要特点:

1、测量精度高,一般可达±0.5%,特制可达±0.2%

2、对被液体的粘度变化不敏感,可测高粘度液体

3、安装管道条件对精度无影响,无需直管段

4、结构成熟,性能稳定,适合做贸易结算使用



YJLC系列椭圆齿轮流量计技术参数:

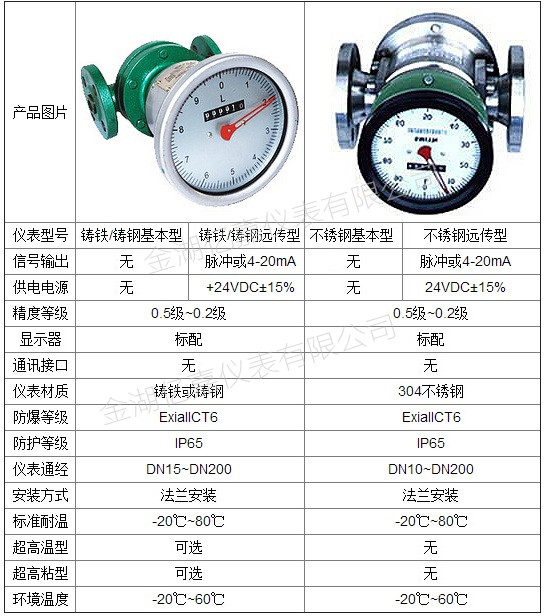

椭圆齿轮流量计技术参数



YJLC系列椭圆齿轮流量计测量范围与压力等级:

公称通径

仪表材质

不同粘度下测量范围(m3/h

耐压等级
MPa

0.62mPas

28 mPas

8200 mPas

DN10

铸铁

0.08-0.4

0.04-0.4

1.6/6.4

DN15

铸铁/铸钢

0.3-1.5

0.15-1.5

1.6/6.4

不锈钢

0.5-1.5

0.3-1.5

0.25-1.5

1.6

DN20

铸铁/铸钢

0.75-3

0.4-3

0.3-3

1.6/6.4

不锈钢

1-3

0.6-3

0.5-3

1.6

DN25

铸铁/铸钢

1.5-6

0.8-6

0.6-6

1.6/6.4

不锈钢

2-6

1.2-6

1-6

1.6

DN40

铸铁/铸钢

3-15

2-15

1.1-15

1.6/6.4

不锈钢

2.5-20

2-20

1.5-20

1.6

DN50

铸铁/铸钢

4.8-24

3-24

2.4-24

1.6/6.4

不锈钢

8-24

4.8-24

4-24

1.6

DN65

铸铁

8-40

5-40

4-40

1.6/6.4

不锈钢

15-40

8-40

6.5-40

1.6

DN80

铸铁/铸钢

12-60

8-60

6-60

1.6/6.4

DN100

铸铁/铸钢

20-100

13-100

10-100

1.6/6.4

DN150

铸铁/铸钢

38-190

24-190

19-190

1.6/2.5

DN200

铸铁/铸钢

68-340

45-340

34-340

1.6/2.5

适用条件:
1.
被测液体温度:-20℃+100℃
2.
精度等级:0.5



YJLC系列椭圆齿轮流量计选型:

1

2

3

4

5

6

7

7

8

9

10

11

基本

型号

公称

通径

显示形式

输出信号

批控形式

材料组别

接口形式

外供电源

内容含义

 LC





















椭圆齿轮流量计系列



1/8”



















1/8”--20”选择一种或以mm



0.1

















准确度0.1级(或0.20.5





S1















公称压力0.6M.Pa



S2















公称压力1.0M.Pa

S3















公称压力2.5M.Pa

S4















公称压力4.0M.Pa

S5















公称压力6.3M.Pa

S6















公称压力6.3M.Pa

S7















公称压力10M.Pa

S8















公称压力15M.Pa



M1













测量介质温度:-40—+60



M2













测量介质温度:-10—+80

M3













测量介质温度:-10—+200

M4













测量介质温度:-10—+300



N











现场无显示



T











现场显示累积流量

I











现场显示瞬时流量

L











现场显示单次流量(回零计数)

Y











现场大字码回零计数器

P











脉冲输出



4









4-20mA输出

H









4-20ma+HART协议

V









1-5V输出

3









232通讯协议

8









485通讯协议

M









MODBUS协议



C1







机械批控器



C2







电子批控器





F1





F1—F53见零部件材料组合表



J1



NPT 美国推拔管螺纹

J2



SPT英国标准管螺纹

J3



中国标准法兰

J4



NIST美国标准法兰



V

5V12V24V36V等填写



YJLC系列椭圆齿轮流量计质量承诺:

金湖亿嘉仪表有限公司主营电磁流量计、涡街流量计、孔板流量计、磁翻板液位计、玻璃板液位计等产品,并为所有产品提供一年的质保。一年内如出现产品质量问题(不包括易损件或辅件)一律免费维修,并免费提供技术支持。

咨询热线0517-86936880 15358661880
